电力系列产品 / 母线连接器
线夹式顶扩母线连接器
型号:
1 / 2
1
2
详细描述

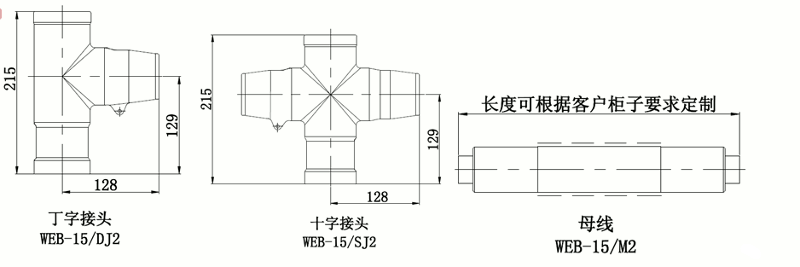

线夹式顶扩母线连接器包含：1、WEB-15/DJ2 丁字接头（三通接头）2、WEB-15/SJ2十字接头（四通接头）3、WEB-15/M2 母线
根据客户不同选择接头主体分别采用SIR 或EPDM材质制成，母线长度根据客户需求进行定制，且母线端部采用线夹与套管固定。适用于额定电压最高24kV，额定电流最高1250A的电气系统，套管接口符合DIN47636、EN50180&50181标准要求。
产品特性
- 线夹式顶扩母线连接器包含：1、WEB-15/DJ2 丁字接头（三通接头）2、WEB-15/SJ2十字接头（四通接头）3、WEB-15/M2 母线根据客户不同选择接头主体分别采用SIR 或EPDM材质制成，母线长度根据客户需求进行定制，且母线端部采用线夹与套管固定。适用于额定电压最高24kV，额定电流最高1250A的电气系统，套管接口符合DIN47636、EN50180&50181标准要求。
技术规格
额定电压12kV / 24kV
额定电流630A、1250A / 630A、1250A
工频耐压(AC)48kV/1min / 65kV/1min
局部放电13.2kV,≤5pC / 26.4kV，≤10pC
冲击电压(正负极性各15 次)95kV / 125kV
屏蔽电阻≤5000Ω / ≤5000Ω
套管接口C型 / C型
