柔性顶扩母线连接器
型号:
详细描述

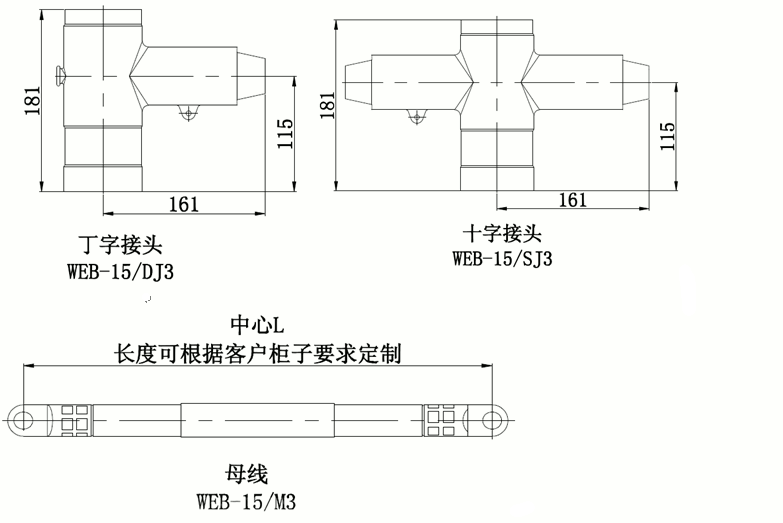

柔性顶扩母线连接器，包含：WEB-15/DJ3丁字接头（三通接头）WEB-15/SJ3十字接头（四通接头）WEB-15/M3 母线
母线长度根据客户需求进行定制，可实现不同单元拼柜时柔性连接。适用于额定电压12kV，额定电流630A的电气系统，套管接口符合DIN47636、EN50180&50181标准要求。
产品特性
- 柔性顶扩母线连接器，包含：WEB-15/DJ3丁字接头（三通接头）WEB-15/SJ3十字接头（四通接头）WEB-15/M3 母线母线长度根据客户需求进行定制，可实现不同单元拼柜时柔性连接。适用于额定电压12kV，额定电流630A的电气系统，套管接口符合DIN47636、EN50180&50181标准要求。
技术规格
额定电压12kV
额定电流630A
工频耐压(AC)48kV/1min
局部放电13.2kV,≤5pC
冲击电压(正负极性各15 次)95kV
屏蔽电阻≤5000Ω
套管接口C型
