电力系列产品 / 母线连接器
偏位顶扩母线连接器
型号:
1 / 2
1
2
详细描述

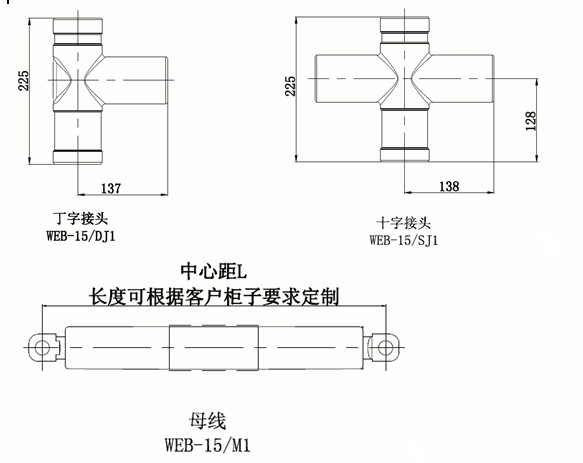

第一代偏位顶扩母线连接器包含：1、WEB-15/DJ1 丁字接头（三通接头）2、WEB-15/SJ1十字接头（四通接头）3、WEB-15/M1 母线

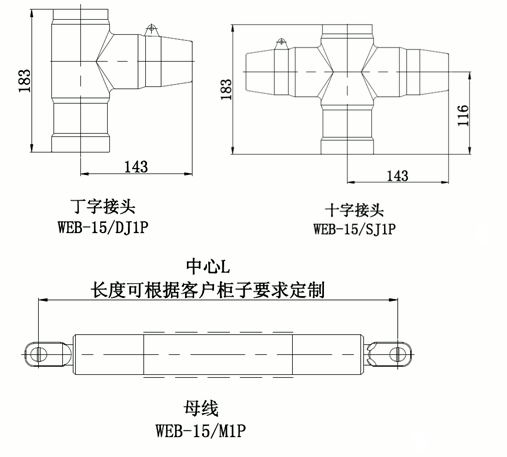

第二代偏位顶扩母线连接器包含：1、WEB-15/DJ1P 丁字接头（三通接头）2、WEB-15/SJ1P十字接头（四通接头）3、WEB-15/M1P 母线
第二代偏位顶扩母线连接器包含：1、WEB-15/DJ1P 丁字接头（三通接头）2、WEB-15/SJ1P十字接头（四通接头）3、WEB-15/M1P 母线
接头主体采用优质SIR材料制成，母线中心距尺寸根据客户需求进行定制，且母线端部安装孔可分为圆孔与腰孔不同种类。适用于额定电压12kV，额定电流630A的电气系统，套管接口符合DIN47636、EN50180&50181标准要求。在满足其标准性能的前提下较1代偏位顶扩母线连接器结构精简、安装更加简便。
沃尔核材致力于产品的不断改进，因此我们保留不事先通知而改变设计、尺寸和数据的权力。
产品特性
- 第一代偏位顶扩母线连接器包含：1、WEB-15/DJ1 丁字接头（三通接头）2、WEB-15/SJ1十字接头（四通接头）3、WEB-15/M1 母线第二代偏位顶扩母线连接器包含：1、WEB-15/DJ1P 丁字接头（三通接头）2、WEB-15/SJ1P十字接头（四通接头）3、WEB-15/M1P 母线接头主体采用优质SIR材料制成，母线中心距尺寸根据客户需求进行定制，且母线端部安装孔可分为圆孔与腰孔不同种类。适用于额定电压12kV，额定电流630A的电气系统，套管接口符合DIN47636、EN50180&50181标准要求。在满足其标准性能的前提下较1代偏位顶扩母线连接器结构精简、安装更加简便。沃尔核材致力于产品的不断改进，因此我们保留不事先通知而改变设计、尺寸和数据的权力。
技术规格
额定电压12kV
额定电流630A
工频耐压(AC)42kV/5min
局部放电13.2kV,≤5pC
冲击电压(正负极性各15 次)95kV
屏蔽电阻≤5000Ω
套管接口C型
