电力系列产品 / IEC欧式可分离电缆附件
35kV可分离连接器
型号:
1 / 7
1
2
3
4
5
6
7
详细描述
35kV可分离连接器包含：

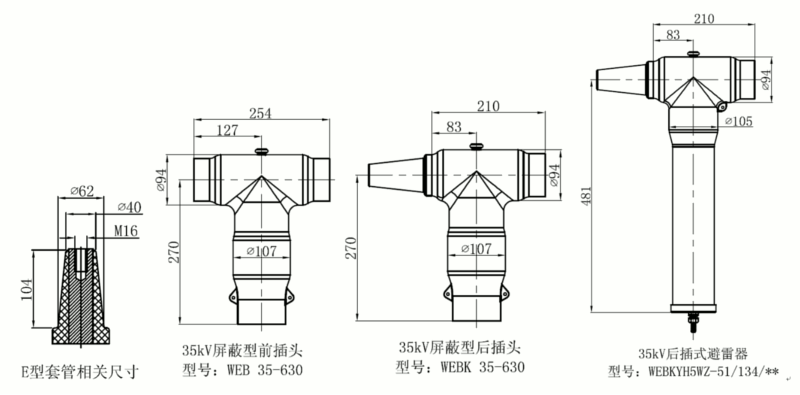

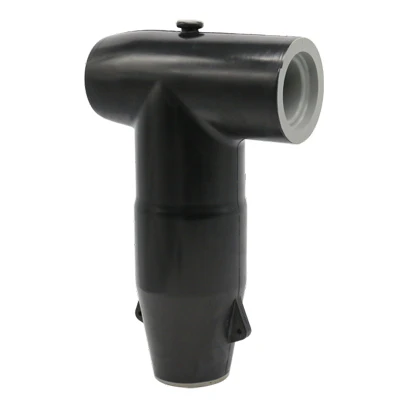

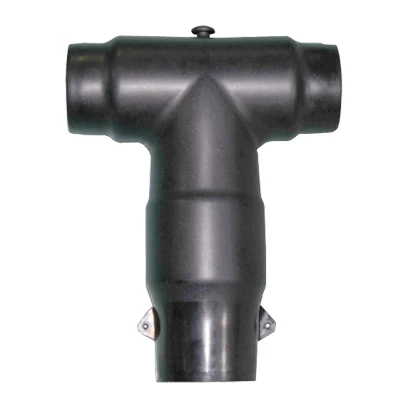

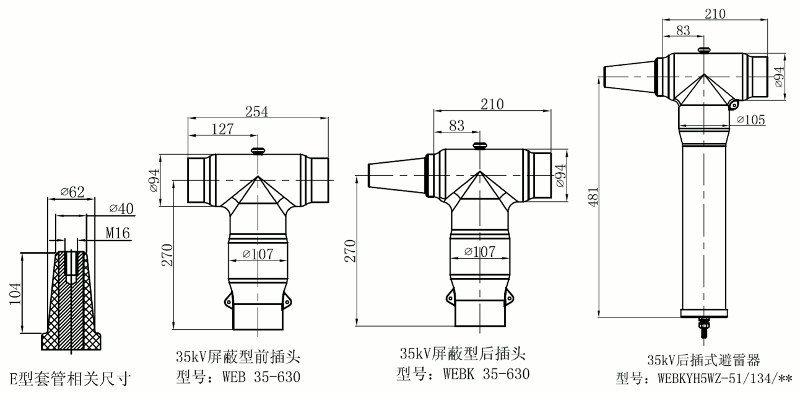

1、符合C型套管的35kV C型可分离连接器（俗称欧式系列）：35kV C型屏蔽前插，型号：WCB 35/630；35kV C型屏蔽后插，型号：WCBK 35/630。2、符合E型套管的35kV E型可分离连接器（俗称美式系列）：35kV E型屏蔽前插，型号：WEB 35/630；35kV E型屏蔽后插，型号：WEBK 35/630。3、35kV C型可分离连接器一般多用于35kV环网开关柜中，为开关柜的进出线套管与电缆之间提供全绝缘电气连接。4、35kV E型可分离连接器一般多用于35kV电缆分支箱中，为电缆分支箱的套管与电缆之间提供全绝缘电气连接。前插工作时用螺栓连接在开关柜套管插座上；其尾部可直接用绝缘塞堵塞，也可扩展连接后插式电缆插头或后插式避雷器。

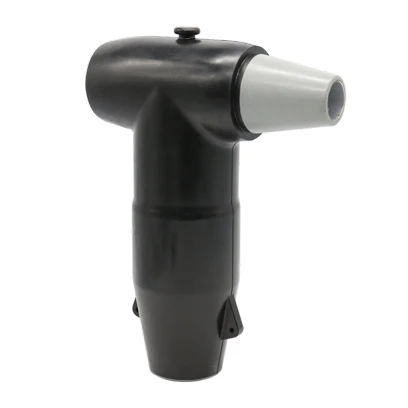

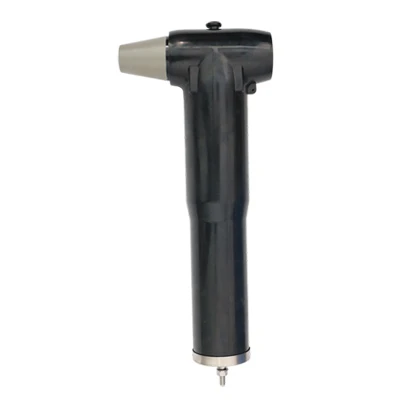

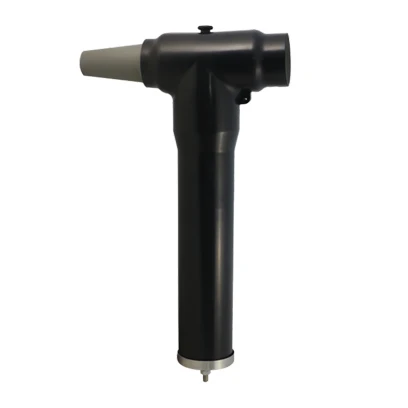

后插头和同系列的前插头或另外同系列的后插头连接，提供扩展的电缆连接回路（分支），它不能直接和套管连接。尾部可直接用绝缘塞堵住，也可扩展连接另外一路同系列的后插电缆头或后插式避雷器。
产品特点
1、采用高品质三元乙丙橡胶，不仅具有优异的电气性能，同时抗撕裂、抗臭氧、耐氧化、抗腐蚀、机械强度高。2、国际先进的三层注射工艺有效的保证了界面性能，避免了层间间隙，最大限度的减小局部放电。3、屏蔽型插头的内外屏设计，设计采用仿真软件仿真优化，使得电场结构更加合理；外屏蔽层模塑成型，接地电阻小于5000Ω，有效的使电缆头外表面保持零电位，确保维护操作人身安全。
1 / 7
1
2
3
4
5
6
7
产品特性
- 35kV可分离连接器包含：1、符合C型套管的35kV C型可分离连接器（俗称欧式系列）：35kV C型屏蔽前插，型号：WCB 35/630；35kV C型屏蔽后插，型号：WCBK 35/630。2、符合E型套管的35kV E型可分离连接器（俗称美式系列）：35kV E型屏蔽前插，型号：WEB 35/630；35kV E型屏蔽后插，型号：WEBK 35/630。3、35kV C型可分离连接器一般多用于35kV环网开关柜中，为开关柜的进出线套管与电缆之间提供全绝缘电气连接。4、35kV E型可分离连接器一般多用于35kV电缆分支箱中，为电缆分支箱的套管与电缆之间提供全绝缘电气连接。前插工作时用螺栓连接在开关柜套管插座上；其尾部可直接用绝缘塞堵塞，也可扩展连接后插式电缆插头或后插式避雷器。后插头和同系列的前插头或另外同系列的后插头连接，提供扩展的电缆连接回路（分支），它不能直接和套管连接。尾部可直接用绝缘塞堵住，也可扩展连接另外一路同系列的后插电缆头或后插式避雷器。产品特点1、采用高品质三元乙丙橡胶，不仅具有优异的电气性能，同时抗撕裂、抗臭氧、耐氧化、抗腐蚀、机械强度高。2、国际先进的三层注射工艺有效的保证了界面性能，避免了层间间隙，最大限度的减小局部放电。3、屏蔽型插头的内外屏设计，设计采用仿真软件仿真优化，使得电场结构更加合理；外屏蔽层模塑成型，接地电阻小于5000Ω，有效的使电缆头外表面保持零电位，确保维护操作人身安全。
技术规格
1产品型号 / - / YH5WZ-51/134 / YH5WZ-51/134 / YH5WZ-51/134
2系统标称电压 / kV / 35 / 35 / 35
3
