电力系列产品 / IEC欧式可分离电缆附件

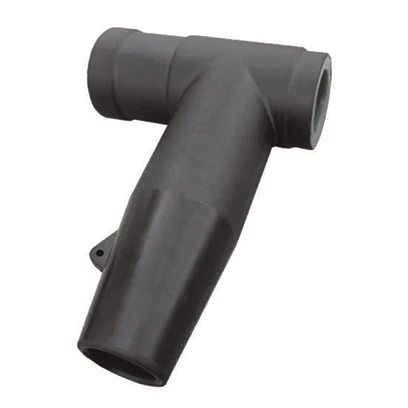

15kV欧式630/1250A非屏蔽型可分离连接器
型号:
1 / 5
1
2
3
4
5
详细描述
15kV欧式630/1250A非屏蔽型可分离连接器包含：15kV非屏蔽型欧式前插，15kV非屏蔽型欧式后插，WEQπ-15/630－3×□－17/45非屏蔽前接斜π避雷器，WEHπ-15/630－3×□－17/45非屏蔽后接斜π避雷器。

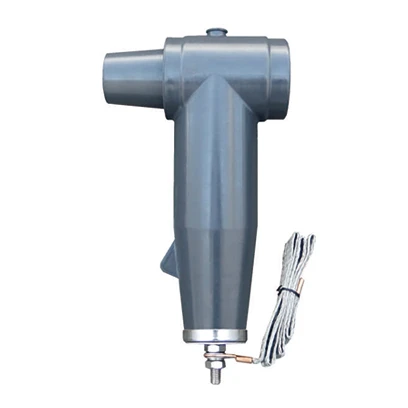

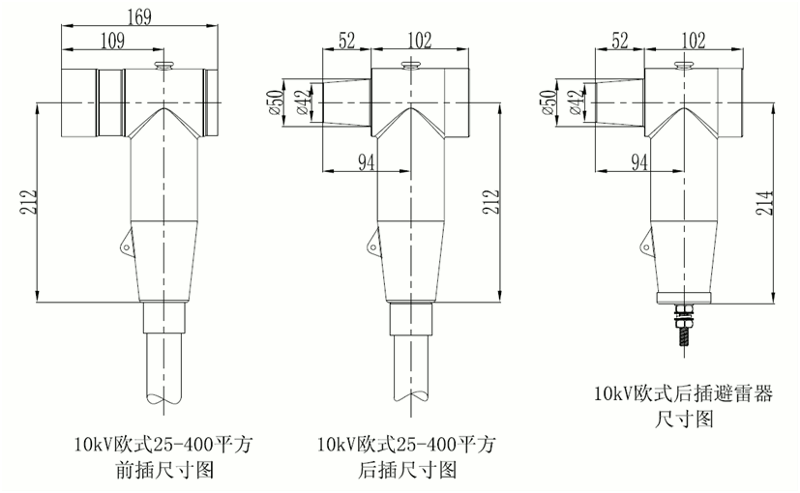

非屏蔽前插工作时用螺栓连接在开关柜套管插座上；其尾部可直接用绝缘塞堵塞，也可扩展连接非屏蔽后插式电缆插头、非屏蔽后插式避雷器、非屏蔽后接斜π避雷器。产品符合标准EN 50180 & 50181中C型套管设计。

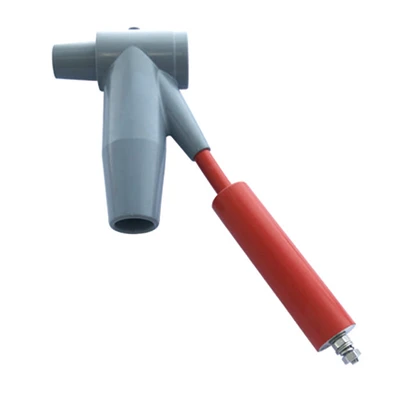

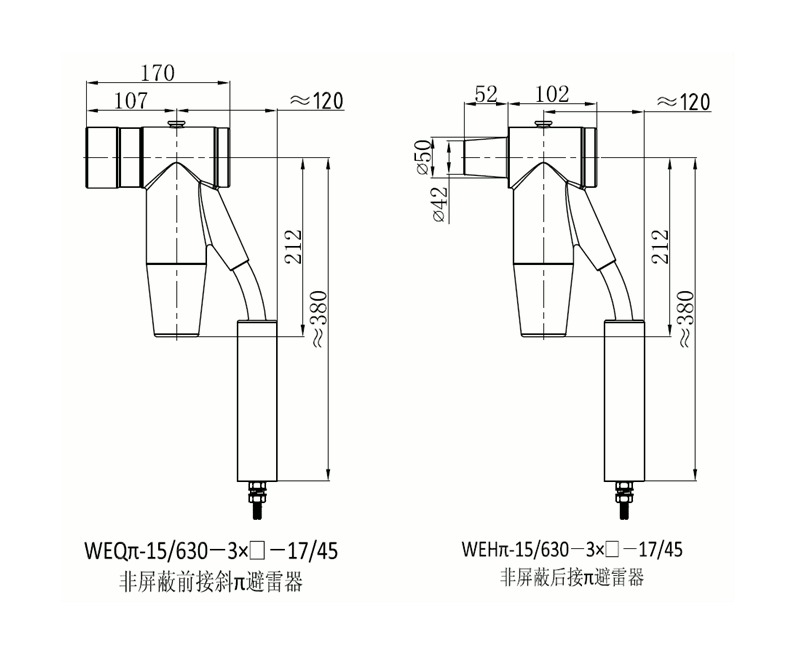

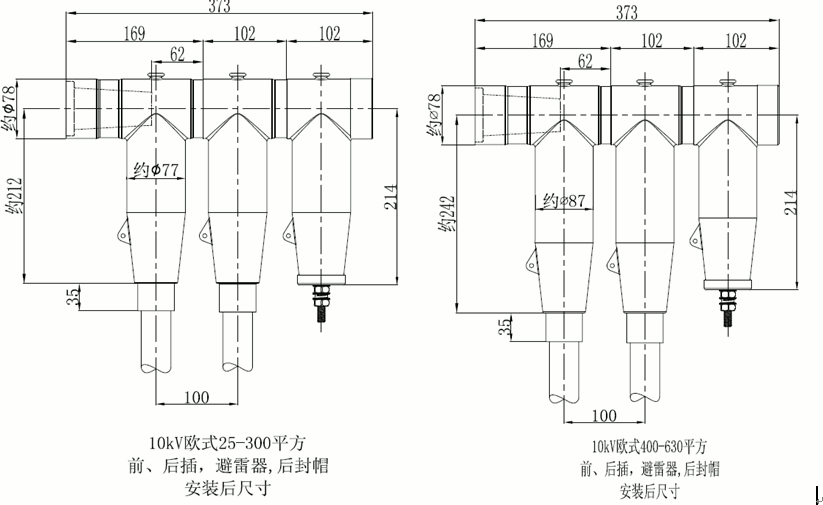

非屏蔽前接斜π避雷器工作时用螺栓连接在开关柜套管插座上，尾部直接用绝缘塞堵塞，不可再扩展连接。
非屏蔽后插式电缆插头、非屏蔽后插式避雷器、非屏蔽后接斜π避雷器只能与非屏蔽前插连接工作，不可与屏蔽型插头混用。
产品特性
- 15kV欧式630/1250A非屏蔽型可分离连接器包含：15kV非屏蔽型欧式前插，15kV非屏蔽型欧式后插，WEQπ-15/630－3×□－17/45非屏蔽前接斜π避雷器，WEHπ-15/630－3×□－17/45非屏蔽后接斜π避雷器。非屏蔽前插工作时用螺栓连接在开关柜套管插座上；其尾部可直接用绝缘塞堵塞，也可扩展连接非屏蔽后插式电缆插头、非屏蔽后插式避雷器、非屏蔽后接斜π避雷器。产品符合标准EN 50180 & 50181中C型套管设计。非屏蔽前接斜π避雷器工作时用螺栓连接在开关柜套管插座上，尾部直接用绝缘塞堵塞，不可再扩展连接。非屏蔽后插式电缆插头、非屏蔽后插式避雷器、非屏蔽后接斜π避雷器只能与非屏蔽前插连接工作，不可与屏蔽型插头混用。
技术规格
1产品型号 / - / YH5WS-17/50 / YH5WZ-17/45 / HY5WZ-17/45 / YH5WR-17/45 / YH5WZ-10/27 / YH5WS-10/30 / YH5WS-13/36
2系统标称电压 / kV / 10 / 10 / 10 / 10 / 6 / 6 / 10
3避雷器额定电压 / kV / 17 / 17 / 17 / 17 / 10 / 10 / 13
4持续运行电压 / kV / 13.6 / 13.6 / 13.6 / 13.6 / 8.0 / 8.0 / 10.4
5标称放电电流In / kA / 5 / 5 / 5 / 5 / 5 / 5 / 5
6直流1mA参考电压 / kV / ≥25 / ≥24 / ≥24 / ≥24 / ≥14.4 / ≥15 / ≥19.3
70.75U1mA泄漏电流 / μA / ≤10 / ≤10 / ≤10 / ≤10 / ≤10 / ≤10 / ≤10
8陡波冲击残 / kV / ≤57.5 / ≤51.8 / ≤51.8 / ≤51.8 / ≤31 / ≤34.6 / ≤41.3
