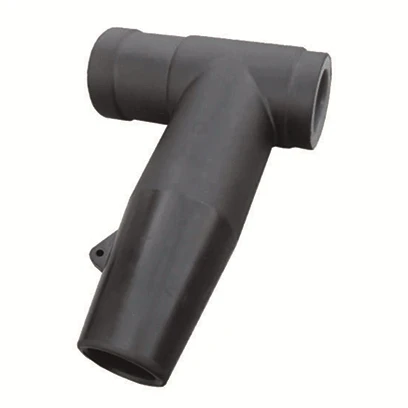

24kV欧式630A屏蔽型可分离连接器
型号:
1 / 3
1
2
3
详细描述
24kV欧式630A屏蔽型可分离连接器采用专利技术，专利号：ZL201020709860，产品安装简单，可靠。产品在荷兰DNV.GL，KEMA试验室检测，通过HD629.1和IEC60505.4全系列检测项目，获得4份金标证书。

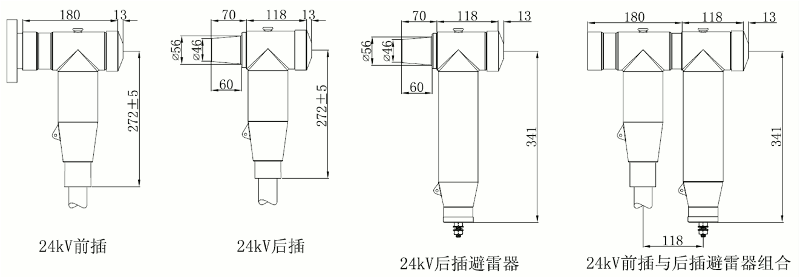

24kV欧式630A屏蔽型可分离连接器，包含：WEB24/630欧式新型前插头，WEBK24/630欧式新型后插头，欧式后插式避雷器(多种型号)。
WEB24/630欧式新型前插头适用于环网开关柜的（交联电力电缆）进出线终端，与开关柜的进出线套管座、电缆分支箱的穿墙套管、双通套管连接。也适用于箱式变电站装置。提供电力电缆到开关柜或电缆分支箱的全绝缘，全密封连接。前插工作时用螺栓连接在开关柜套管插座上；其尾部可直接用绝缘塞堵塞，也可扩展连接后插式电缆插头或后插式避雷器。产品符合标准EN 50180 & 50181中C型套管设计。
WEBK24/630欧式新型后插头和WEB24/630欧式新型前插头或另外的WEBK24/630欧式新型后插头连接，提供扩展的电缆连接回路（分支），它不能直接和套管连接。尾部可直接用绝缘塞堵住，也可扩展连接另外一路后插电缆头或后插式避雷器。
产品特点
1、采用高品质三元乙丙橡胶，不仅具有优异的电气性能，同时抗撕裂、抗臭氧、耐氧化、抗腐蚀、机械强度高。2、国际先进的三层注射工艺有效的保证了界面性能，避免了层间间隙，最大限度的减小局部放电。3、屏蔽型插头的内外屏设计使得电场结构更加优化；均匀外屏蔽层，接地电阻小于5000Ω，有效的使电缆头外表面保持零电位，确保维护操作人身安全。
产品特性
1 / 3
1
2
3
产品特性
- 24kV欧式630A屏蔽型可分离连接器采用专利技术，专利号：ZL201020709860，产品安装简单，可靠。产品在荷兰DNV.GL，KEMA试验室检测，通过HD629.1和IEC60505.4全系列检测项目，获得4份金标证书。24kV欧式630A屏蔽型可分离连接器，包含：WEB24/630欧式新型前插头，WEBK24/630欧式新型后插头，欧式后插式避雷器(多种型号)。WEB24/630欧式新型前插头适用于环网开关柜的（交联电力电缆）进出线终端，与开关柜的进出线套管座、电缆分支箱的穿墙套管、双通套管连接。也适用于箱式变电站装置。提供电力电缆到开关柜或电缆分支箱的全绝缘，全密封连接。前插工作时用螺栓连接在开关柜套管插座上；其尾部可直接用绝缘塞堵塞，也可扩展连接后插式电缆插头或后插式避雷器。产品符合标准EN 50180 & 50181中C型套管设计。WEBK24/630欧式新型后插头和WEB24/630欧式新型前插头或另外的WEBK24/630欧式新型后插头连接，提供扩展的电缆连接回路（分支），它不能直接和套管连接。尾部可直接用绝缘塞堵住，也可扩展连接另外一路后插电缆头或后插式避雷器。产品特点1、采用高品质三元乙丙橡胶，不仅具有优异的电气性能，同时抗撕裂、抗臭氧、耐氧化、抗腐蚀、机械强度高。2、国际先进的三层注射工艺有效的保证了界面性能，避免了层间间隙，最大限度的减小局部放电。3、屏蔽型插头的内外屏设计使得电场结构更加优化；均匀外屏蔽层，接地电阻小于5000Ω，有效的使电缆头外表面保持零电位，确保维护操作人身安全。
技术规格
1产品型号 / - / YH5WZ-26/66 / YH5WZ-32/85 / HY5WZ-34/85 / YH5WX-34/90
2系统标称电压 / kV / 20 / 20 / 20 / 20
