线缆及新能源产品 / 连接器
HPL300系列单芯300A带高压互锁连接器
型号:
1 / 6
1
2
3
4
5
6
详细描述

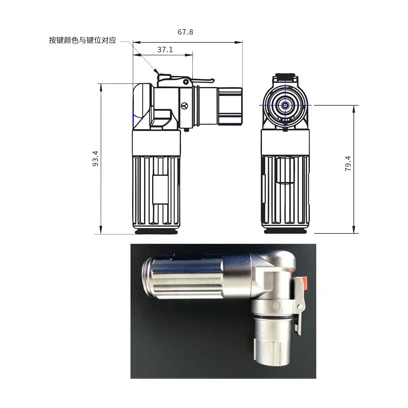

弯头尾部可正反转向90°，使用过程中能够很好的方便布线。在紧凑的空间内，增加了高压互锁设计，能够在插合过程中很好的保护作用。
该系列连接器是设计于电动车、混合动力市场的大电流传输的连接器，可压接35至70平方线，电流载流范围为150～250A，主要应用在电动、混合动力汽车高压配电箱、车载充电机电池包、电机、电控等辅助设备连接上。
产品特性
- 弯头尾部可正反转向90°，使用过程中能够很好的方便布线。在紧凑的空间内，增加了高压互锁设计，能够在插合过程中很好的保护作用。该系列连接器是设计于电动车、混合动力市场的大电流传输的连接器，可压接35至70平方线，电流载流范围为150～250A，主要应用在电动、混合动力汽车高压配电箱、车载充电机电池包、电机、电控等辅助设备连接上。
技术规格
1HPL00*-301-10M10 / 带高压互锁*键位M10螺纹插座 / M10
2HPL00*-301-10M8 / 带高压互锁*键位M8螺纹插座 / M8
3HPL00*-301-10D10 / 带高压互锁*键位D10通孔插座 / D10
4HPL00*-301-10D8 / 带高压互锁*键位D8通孔插座 / D8
5HPL00*-300-10M10 / 无高压互锁*键位M10螺纹插座 / M10
6HPL00*-300-10M8 / 无高压互锁*键位M8螺纹插座 / M8
7HPL00*-300-10D10 / 无高压互锁*键位D10通孔插座 / D10
8HPL00*-300-10D8 / 无高压互锁*键位D8通孔插座 / D8
10
1 / 6
1
2
3
4
5
6
产品特性
- 弯头尾部可正反转向90°，使用过程中能够很好的方便布线。在紧凑的空间内，增加了高压互锁设计，能够在插合过程中很好的保护作用。该系列连接器是设计于电动车、混合动力市场的大电流传输的连接器，可压接35至70平方线，电流载流范围为150～250A，主要应用在电动、混合动力汽车高压配电箱、车载充电机电池包、电机、电控等辅助设备连接上。
技术规格
1HPL00*-301-10M10 / 带高压互锁*键位M10螺纹插座 / M10
2HPL00*-301-10M8 / 带高压互锁*键位M8螺纹插座 / M8
3HPL00*-301-10D10 / 带高压互锁*键位D10通孔插座 / D10
4HPL00*-301-10D8 / 带高压互锁*键位D8通孔插座 / D8
