核级电缆附件 / 接地装置

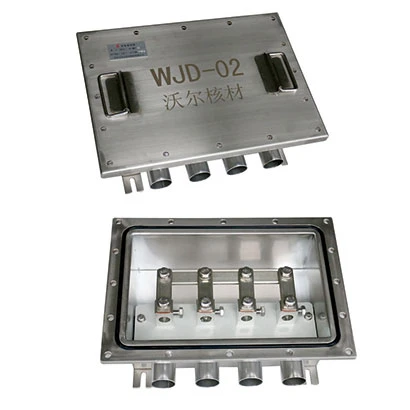

保护接地箱
型号:
1 / 3
1
2
3
详细描述
本产品适用于高压单芯电力电缆金属护套的接地保护,包含系统额定电压U0/U：8.7/15kV、19/33kV、26/35kV、48/66kV、64/110kV、76/138kV、127/220kV。采用不锈钢作为保护外壳，内部可浇注树脂。护层保护器采用ZnO压敏电阻作为保护元件，外绝缘采用进口绝缘材料制成。使得本产品拥有优良的伏安特性曲线，保护性能极好。
产品特性
- 本产品适用于高压单芯电力电缆金属护套的接地保护,包含系统额定电压U0/U：8.7/15kV、19/33kV、26/35kV、48/66kV、64/110kV、76/138kV、127/220kV。采用不锈钢作为保护外壳，内部可浇注树脂。护层保护器采用ZnO压敏电阻作为保护元件，外绝缘采用进口绝缘材料制成。使得本产品拥有优良的伏安特性曲线，保护性能极好。
技术规格
1通流容量（2ms方波冲击电流） / 600A，18次 / 600A，18次
2直流1mA参考电压试验 / ≥4 kV / ≥5.8 kV
3额定电压 / 2.8 kV / 4kV
4持续运行电压（kV） / 2.24 / 3.2
5残压比 / K≤2 / K≤2
6标称放电电流下的残压（10kA） / ≤7kV / ≤10kV
1 / 3
1
2
3
产品特性
- 本产品适用于高压单芯电力电缆金属护套的接地保护,包含系统额定电压U0/U：8.7/15kV、19/33kV、26/35kV、48/66kV、64/110kV、76/138kV、127/220kV。采用不锈钢作为保护外壳，内部可浇注树脂。护层保护器采用ZnO压敏电阻作为保护元件，外绝缘采用进口绝缘材料制成。使得本产品拥有优良的伏安特性曲线，保护性能极好。
技术规格
1通流容量（2ms方波冲击电流） / 600A，18次 / 600A，18次
2直流1mA参考电压试验 / ≥4 kV / ≥5.8 kV
3额定电压 / 2.8 kV / 4kV
4持续运行电压（kV） / 2.24 / 3.2
