美式可分离电缆附件 / 35kV系列产品

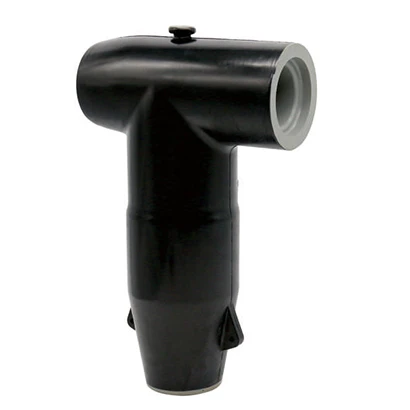

35kV E型屏蔽型T型插头（二）
型号:
1 / 3
1
2
3
详细描述
产品简介：
35kV屏蔽型欧式C型前插头属于630A插头系列，适用于环网开关柜的进出线（交联电力电缆）终端，与开关柜的进出线套管座、电缆分支箱的穿墙套管、双通套管用螺栓连接。也适用于箱式变电站装置。提供电力电缆到开关柜或电缆分支箱的全绝缘，全屏蔽，全密封连接。
前插尾部可直接用绝缘塞堵塞，也可扩展连接后插式电缆插头或后插式避雷器。
后插头和35kV欧式T型前插头(WCB 35/630-□)或另外的后插头连接，提供扩展的电缆连接回路（分支），尾部可直接用绝缘塞堵住，也可扩展连接另外一路后插电缆头或后插式避雷器。
产品接口符合EN50181中C型套管的设计标准。
产品特点：
材料采用进口三元乙丙橡胶，其不仅具有优良的电气性能，同时抗撕裂、抗臭氧、耐氧化、抗腐蚀性能优异，机械强度高。
国际先进的三层注射工艺有效地保证了界面性能，最大限度的减小了局部放电。
屏蔽型插头的内外屏蔽设计使得电场结构更加优化；均匀外屏蔽层，接地电阻小于5000Ω，使插头外表面有效地保持零电位，确保维护操作人员人身安全。
良好的热稳定性和热力学性能；良好的密封性能使插头可在水下运行。
小型化结构，更加适应箱体设计趋势。
1 / 3
1
2
3
产品特性
- 产品简介：35kV屏蔽型欧式C型前插头属于630A插头系列，适用于环网开关柜的进出线（交联电力电缆）终端，与开关柜的进出线套管座、电缆分支箱的穿墙套管、双通套管用螺栓连接。也适用于箱式变电站装置。提供电力电缆到开关柜或电缆分支箱的全绝缘，全屏蔽，全密封连接。前插尾部可直接用绝缘塞堵塞，也可扩展连接后插式电缆插头或后插式避雷器。后插头和35kV欧式T型前插头(WCB 35/630-□)或另外的后插头连接，提供扩展的电缆连接回路（分支），尾部可直接用绝缘塞堵住，也可扩展连接另外一路后插电缆头或后插式避雷器。产品接口符合EN50181中C型套管的设计标准。产品特点：材料采用进口三元乙丙橡胶，其不仅具有优良的电气性能，同时抗撕裂、抗臭氧、耐氧化、抗腐蚀性能优异，机械强度高。国际先进的三层注射工艺有效地保证了界面性能，最大限度的减小了局部放电。屏蔽型插头的内外屏蔽设计使得电场结构更加优化；均匀外屏蔽层，接地电阻小于5000Ω，使插头外表面有效地保持零电位，确保维护操作人员人身安全。 良好的热稳定性和热力学性能；良好的密封性能使插头可在水下运行。 小型化结构，更加适应箱体设计趋势。
技术规格
额定电压35kV
工频耐压（AC）117kV/5min
局部放电45kV，≤10pC
