冷缩电缆附件 / 中低压电缆终端
26/35kV瓷套管终端
型号:
1 / 2
1
2
详细描述
1、瓷套管有高强度电瓷制作而成。上、下法兰由耐腐蚀合金制作而成；2、主体由性能优良的进口液体硅橡胶注射成型，抗老化性能优异，长期使用无应力松弛，保证了应力锥的使用寿命；3、应力锥与瓷套管内壁之间的液体绝缘介质为聚异丁烯材料；4、终端整体设计具有充足的泄漏距离，外绝缘设计可实现在重度污秽环境下运行。
产品特点:

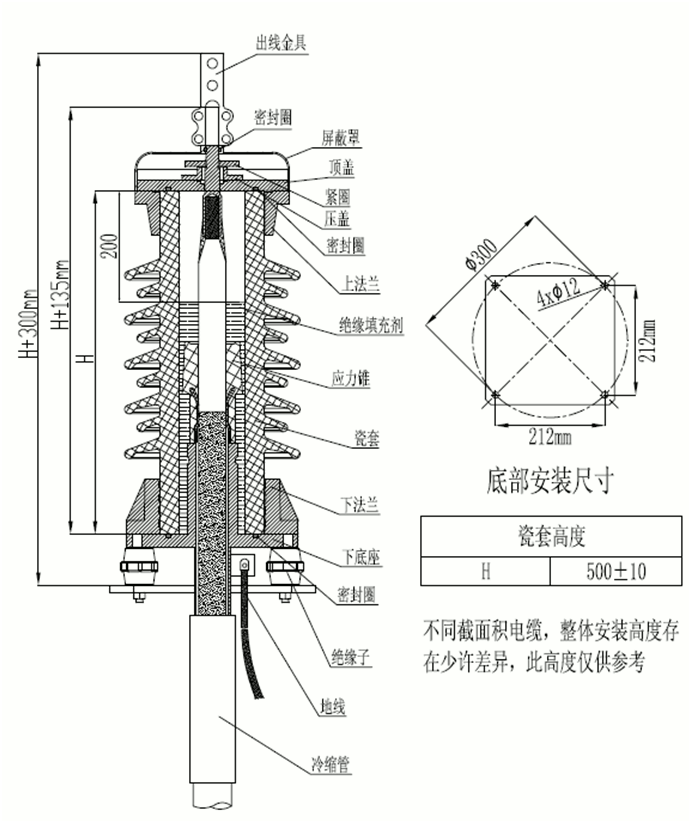

1、本产品为坐式户外终端，尤其适用于沿海、高原、重工业区等环境比较恶劣的地区；2、相对于冷缩、热缩、预制等复合材料终端来说，具有更强的抗腐蚀、耐老化性能；3、无机电瓷材料配合特殊伞裙设计，可提高在沿海、高原等恶劣环境（例如火电厂、化工厂等）中的抗污闪、耐老化等能力，保证电缆回路的安全。终端装配图
产品特性
- 1、瓷套管有高强度电瓷制作而成。上、下法兰由耐腐蚀合金制作而成；2、主体由性能优良的进口液体硅橡胶注射成型，抗老化性能优异，长期使用无应力松弛，保证了应力锥的使用寿命；3、应力锥与瓷套管内壁之间的液体绝缘介质为聚异丁烯材料；4、终端整体设计具有充足的泄漏距离，外绝缘设计可实现在重度污秽环境下运行。产品特点:1、本产品为坐式户外终端，尤其适用于沿海、高原、重工业区等环境比较恶劣的地区；2、相对于冷缩、热缩、预制等复合材料终端来说，具有更强的抗腐蚀、耐老化性能；3、无机电瓷材料配合特殊伞裙设计，可提高在沿海、高原等恶劣环境（例如火电厂、化工厂等）中的抗污闪、耐老化等能力，保证电缆回路的安全。终端装配图
技术规格
1交流耐压 / 117kV，5min，未击穿、未闪络 , 104kV，1min，淋雨，未击穿、未闪络
2局部放电 / 45kV下放电量不大于10pC
3冲击电压试验（在导体温度95-100℃下） / 200kV，正负极性各10次，未击穿、未闪络
4恒压负荷循环试验（在空气中） / 65kV，导体加热至（95-100）℃，每一循环为8h，其中加热5h，冷却3h，共60次循环
5局部放电（在导体温度95-100℃和环境温度下） / 45kV下放电量不大于10pC
6短路热稳定（屏蔽） / 在电缆屏蔽的Isc下，短路二次，无可见损伤
7短路热稳定（导体） / 升高到电缆导体的θsc下，短路二次，无可见损伤
8短路动稳定 / 在Id下短路一次，无可见损伤
9
